ABC Computer voor intensief fluïde droging

Overzicht van de drooginstallatie.

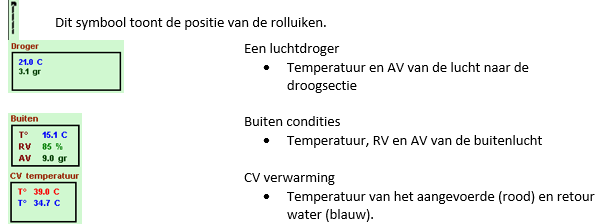

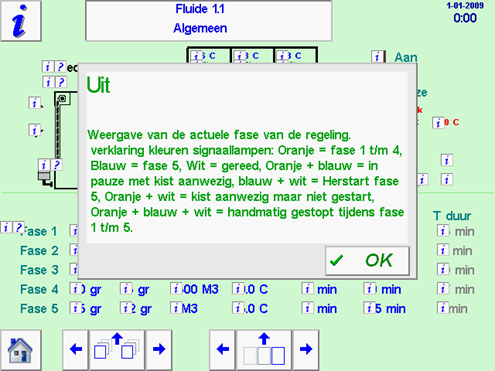

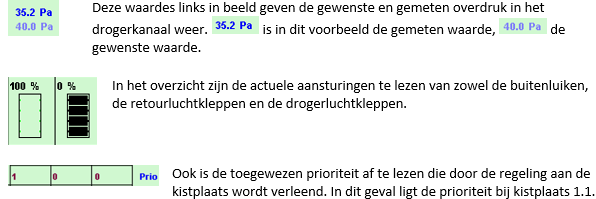

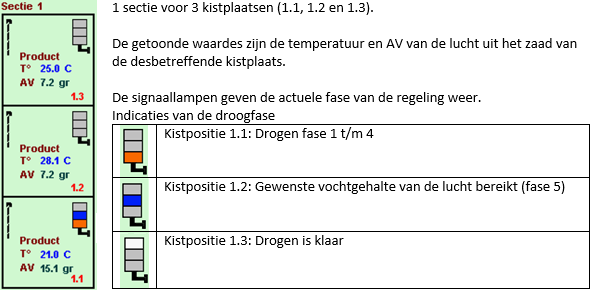

Overige combinaties signaallampen:

Oranje + blauw

blauw + wit

Oranje + wit

Oranje + blauw + wit

= In pauze met kist aanwezig

= Herstart fase 5

= Kist aanwezig maar niet gestart

= Handmatig gestopt tijdens fase 1 t/m 5

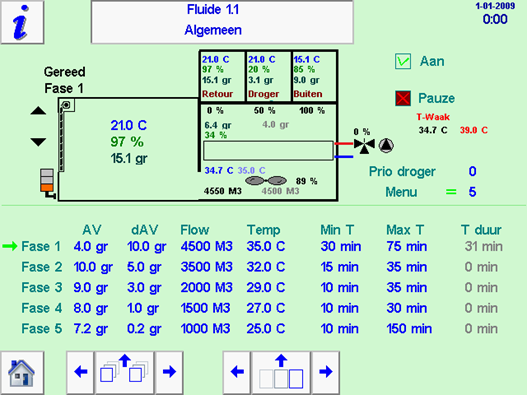

Instellingen voor het drogen van zaad in een kist

Informatie over de lucht die wordt aangeboden of aangezogen:

Recirculatielucht uit de kist ; 21°C met een RV van 97% en 15,1 gram vocht. 0% aanzuiging.
Lucht uit de luchtdroger ; 21°C met een RV van 20% en 3,1 gram vocht. 50% aanzuiging.
Buitenlucht ; 15,1°C met een RV van 85% en 9 gram vocht. 100% aanzuiging.

Informatie van de gemengde lucht welke door het zaad gaat:

In dit voorbeeld, gewenst vochtgehalte is 4 gram vocht (ingesteld als een minimale waarde), waarbij met buitenlucht en gedroogde lucht 6,4 gram wordt bereikt. De lucht wordt opgewarmd tot 34,7 °C waarbij 35°C is gewenst. De RV is 34%.

Informatie over de lucht uit het zaad; 21°C met een RV van 97% en 15,1 gram vocht.

De buitenlucht is droger dan de lucht uit het zaad, dus er wordt buitenlucht aangezogen. Het gewenste vochtgehalte is lager dan de buitenlucht, dus er wordt gedroogde lucht bij gemengd om het AV van de ingaande lucht te verlagen.

Instellingen:

Fase 1 is actief
Wanneer de lucht uit het zaad een AV van 4 gram bereikt wordt overgegaan naar fase 2
- deze waarde zal in de 1^e fase niet worden bereikt, dus de overgang naar de 2^e fase zal na 75 minuten plaats vinden.
- Bij de overgang wordt de luchthoeveelheid en de gewenste T° geleidelijk verlaagd naar de waarde bij de opvolgende fase.
- Het gewenste vochtgehalte bij de volgende fase moet dan wel worden bereikt en gehandhaafd.
Er wordt gestreeft naar een vochtgehalte van de ingaande lucht die 10 gram droger is dan het gewenste vochtgehalte van de lucht uit het zaad.
- praktisch is dit niet mogelijk, maar het zorgt dat er maximaal met drogende lucht wordt gedroogd om veel vocht af te voeren.
De gewenste luchthoeveelheid door deze kist is 4500m³/h.
De gewenste ingaande T° is 35°C.
De minimale tijd dat deze fase moet duren is 30 minuten.
De maximale tijd dat deze fase mag duren is 75 minuten.
Deze fase is 31 minuten actief.

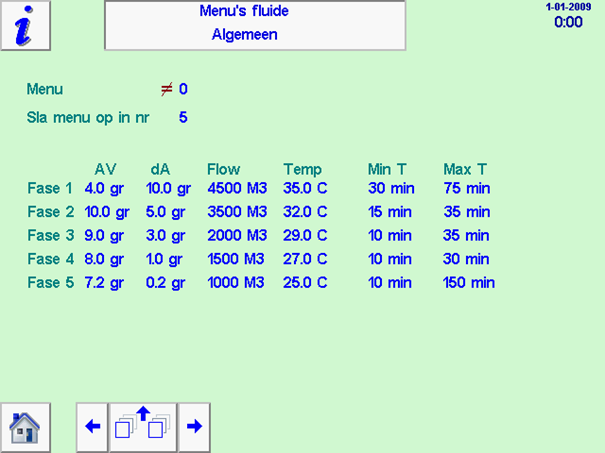

Meestal wordt een bestaand menu geopend (het nummer invullen) waarna de aanpassingen worden ingesteld.

Het aangepaste menu wordt als menu 5 opgeslagen.

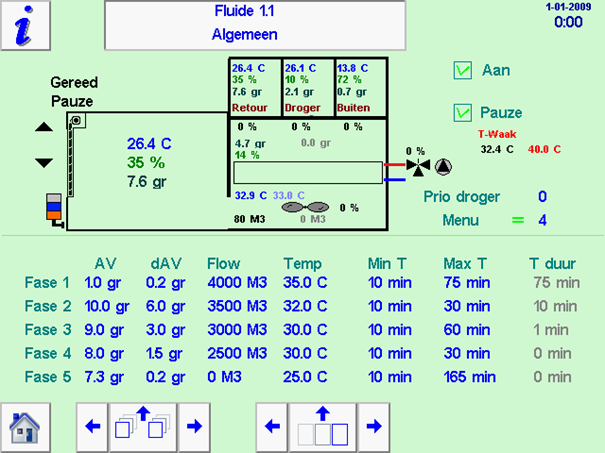

Het droogproces kan tijdelijk worden onderbroken door de pauze knop te activeren

De signaallamp op de droger kleurt blauw en oranje:

Een zandloper wordt zichtbaar:

Er wordt gemeld dat de droging is gestopt vanwege een pauze.

Met de pijl omhoog is het rolluik geopend en de kist weg gehaald.

Het zaad is vrijwel droog waarbij fase 5 wordt bereikt.

De blauwe lamp geeft aan dat de laatste fase is aangebroken; de lucht uit het zaad heeft de gewenste waarde (6.5 gram) bereikt en de luchthoeveelheid daalt naar een minimale waarde.

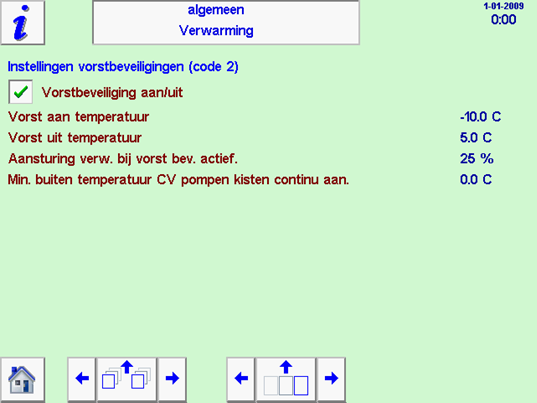

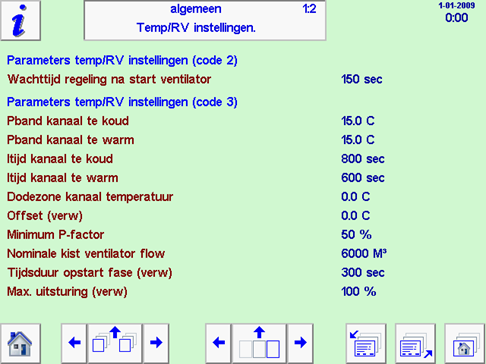

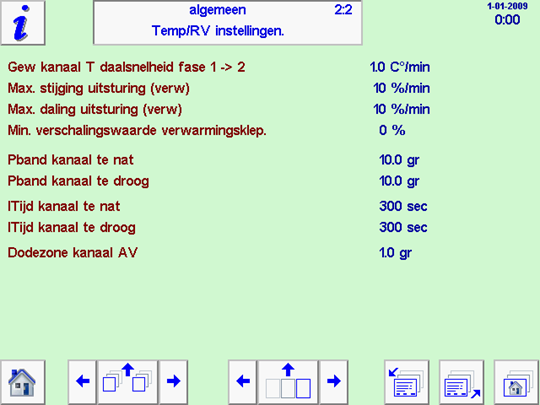

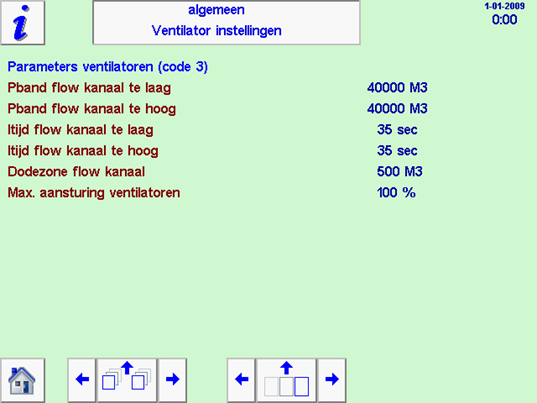

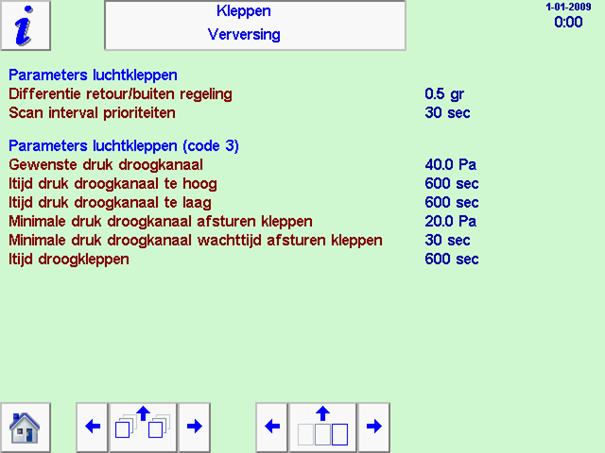

Op de touchscreen kan een help- en informatie functie worden geactiveerd.

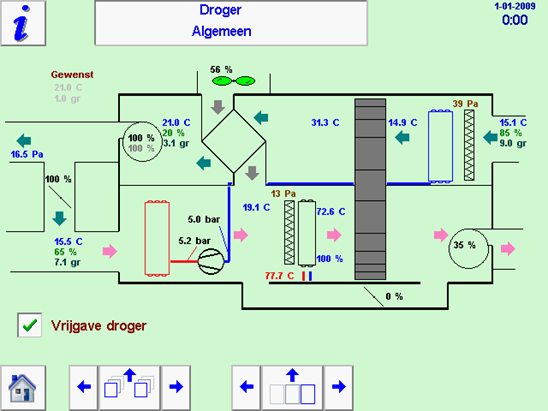

Droger

	Aan de rechterzijde van dit overzicht worden de gemeten waardes van de ingaande proceslucht van de luchtdroger weergegeven.
	Deze waardes geven de gemeten waardes van de uitgaande proceslucht van de luchtdroger weer.
	Links onder worden de gemeten waardes van de ingaande regeneratielucht weergegeven.
	Deze regel geeft aan of de luchtdroger is vrijgegeven. Bij vrijgave (vinkje) mag de luchtdroger ingeschakeld worden als de regeling daarom vraagt.
	De actuele aansturing van de koellucht ventilator is 56%.
